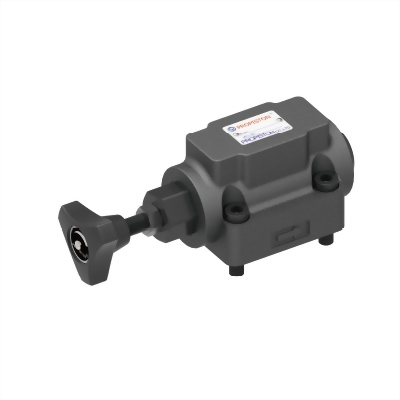

• SRCG – 03, 06

SRCG – 03, 06

  • SRCG系列節流閥附止回閥之主要功能,是調整迴路速度。
  • 當壓力幾乎固定,或是壓力變動,允許少量流量流動的情況 下,使用此系列閥,油可從出油口自由流向進油口。



1 系列號
2 安裝型式
G:板式安裝
T:管式安裝
3 閥規格


型 號 口 徑 最大流量
(l/min)
重 量(kg))
SRCG-03 3/8 30 1.9
SRCG-06 3/4 80 3.4

型 號 安裝螺絲 數 量
SRCG-03 M8 X 40長 4
SRCG-06 M10 X 40長 4



SRCG - 03, 06



型 號 A B C D E F G H
SRCG-03 62 40 20 11 175 81 18 10.5
SRCG-06 80 58 29 11 212 92 19.5 11
型 號 I J K L M N O
SRCG-03 60 44.5 30 14.5 23 60 30
SRCG-06 70 54 35 16 23 72 42
