• AR系列柱塞式泵浦

AR系列柱塞式泵浦

  • 低噪音、高效率。
  • 軸向、側向出入口選擇。
  • 節省油箱配管及空間。
  • ar-description.jpg
  • AR16-FR01-R-S
  •      1    2 3 4  5  6
  • 1 系列號
    AR16 (15.8 cm3/rev )
    AR22 (22.2 cm3/rev )
    2 安裝形式
    F:法蘭安裝
    3 迴轉方向 (從軸端看)
    R:順時針 (標準)
    4 控制方式
    01:壓力控制閥
    5 壓力調整範圍
    B:1.2~7 MPa
    C:2.0~16 MPa

    A:0.2~4.0MPa
    6 吸入口,輸出口方向
    S:側向出口 (標準)
    無記號:軸向出口

型號 理論排量
(cm3/rev)
最低調整
壓力
最高使用
壓力
容許迴轉速(r/min) 最小調整流量
(cm3 /rev)
重量
(kg)
最高 最低
AR16-FR01※ 15.8 1.2 16 1800 600 AR16:6
AR22:8.5
13.3
AR16-FR01※S 14.3
AR22-FR01※ 22.2 13.6
AR22-FR01※S 14.6
※1.調節壓力時,必須確保全截流壓力永不超過允許的最高工作壓力。

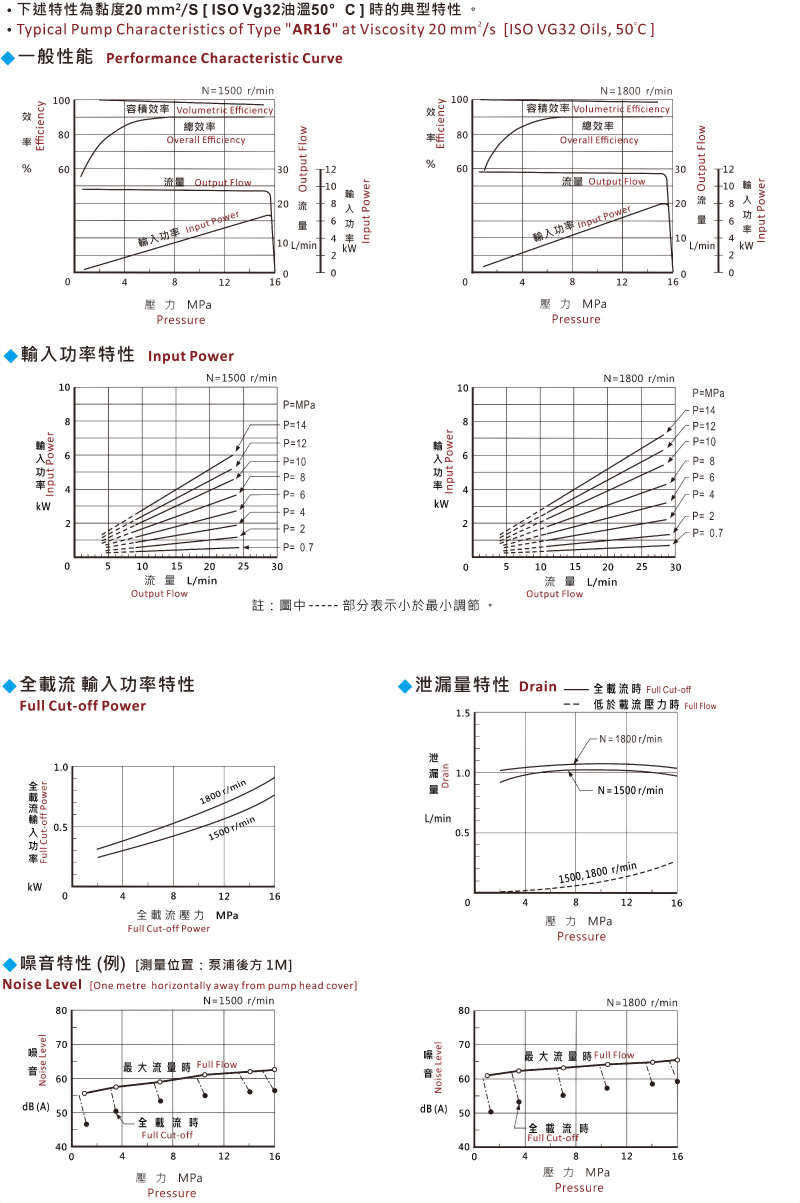

AR16 型特性 Performance Characteristic Curve


AR16-FR01※S
AR22-FR01※S





AR16-FR01※
AR22-FR01※





型號 全載流壓力 響應時間(ms) 突壓(MPa)(r/min)
P1 t1 t2 Ps
AR16-FR01※ 15.8 60 65 5.6
AR16-FR01※S 70 70 7.3
