• 比例控制閥

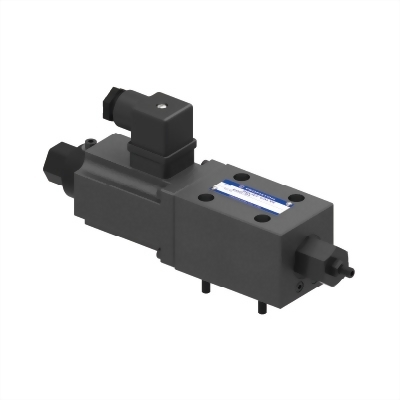

比例控制閥

  • 本閥由電液比例先導溢流閥和特定為低噪音研製的主閥組 成。由於採用特殊緩衝機構，能使壓力的控制更加精密和 穩定。

EBG-03 -C - T 60T

  1     2    3    4    5

1 系列號(板式接連)
2 口徑代號 ： 03：3/8” 06：3/4” 10：1-1/4”
3
壓力調節範圍 kgf/cm2
C：6－160 kgf / cm²
H：6－245 kgf / cm²
C：9－160 kgf / cm²
H：9－245 kgf / cm²
C：11－160 kgf / cm²
H：11－245 kgf / cm²
4 安全閥
無標誌：帶安全閥
T：不帶安全閥
5 設計代號

另有EBG-03-B(5-50KG型). 詳情請諮詢大正公司。
參數 Unit EBG-03 EBG-06 EBG-10
最大流量 l /min 100 200 400
最小流量 l /min 3 3 3
壓力調節範圍 kgf / cm² 額定電流
見型號說明 mA C：770 C：750 C：730
  H：820 H：800 H：780
線圈電阻 (20°C) Ω 10
磁滯   小於 2 % *1
重複精度   小於 1 % *2
頻率特性(於-90°)   12Hz 13Hz 14Hz
匹配放大器型號   參考P-DC (Refer to P-DC)
質量 kg 6.8 7.8 12
*1 表中的數值取自使用大正放大器所得的效果。
*2 表中的數值取自閥單體在同一使用條件下所得的效果。
型　號 安裝螺絲 數　量
EBG-03 M12 X 35長 4
EBG-06 M16 X 45長 4
EBG-10 M20 X 60長 4
型　號 A B C D E F G H
EBG-03-※ 216 115.9 53.8 38.5 76 53.8 26.9 11.1
EBG-06-※ 216 125.3 66.7 47.9 99 70 35 14.5
EBG-03-※-T 204.5 117.6 53.8 40.2 76 53.8 26.9 11.1
EBG-06-※-T 205.2 125.3 66.7 42.2 99 70 35 14.5
型　號 I J K L M
EBG-03-※ 21.5 129.3 192 107 27.1
EBG-06-※ 28.8 130 129.7 123.2 37.5
EBG-03-※-T 21.5 153 215.7 107 27.1
EBG-06-※-T 28.8 153.2 215.9 123.2 37.5
EBG - 03 / 06-60T
EBG - 03 / 06-T-60T
EBG - 10-60T
EBG - 10-T-60T
