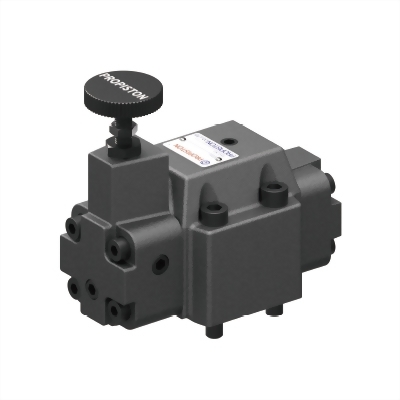

• RG – 03. 06. 10

RG – 03. 06. 10

  • 減壓閥的使用在於主要系統壓力之外,有另外其他系統壓力必須低於 主要系統壓力,而不能透過電磁閥的作動,必須以減壓控制閥作動而 達到減壓的目的。
  • 雙向減壓閥為無止回閥,一般皆設計於電磁閥的P口。

RG-03-

1 2   3    4

1 系列號
2 G:板式連接
3 口徑代號
4 壓力調整範圍

型 號 口 徑 最高使用壓力
(kgf/cm2)
最大流量
( l/min)
重 量
(kg)
RG RCG
RG-03 3/8 B : 70
C : 140
H : 250
50 4.0 5.6
RCG-03
RG-06 3/4 125 7 7.8
RCG-06
RG-10 1-1/4 250 12.1 14.6
RCG-10
型 號 安裝螺絲 數 量
RG-03 M10X55 長 4
RG-06 M10X55 長 4
RG-10 M10X60 長 6
RG - 03. 06
RG - 10
型 號 A B C D E F G H J
RG-03 142 25 89 44.5 67 155.5 92.4 40.6 34.9
RG-06 141 21.5 102 51 79 179 111 40 48
RG-10 147 27.5 119 59.5 92 216 145 42 63
